3 kw 24 Volt PWM Akıllı Tam Sinüs İnverter - Hegel

3 kw 3 kva 24 Volt Akıllı Tam Sinüs İnvertör - Hegel

Ürün Özellikleri

Şebeke Bağlantılı Akıllı İnverter

Bu cihazlar taşınabilir boyutta kesintisiz güç kaynağı sunmak için inverter, solar şarj cihazı ve batarya şarj cihazının fonksiyonlarını bir araya getiren inverter ve şarj cihazıdır. Kapsamlı LCD ekranı, batarya şarj akımı, AC giriş veya Solar girişi şarj önceliği ve farklı uygulamaları esas alan kabul edilebilir giriş voltajı gibi kullanıcı tarafından yapılandırılabilir ve kolay erişilebilir düğme işlemi sunar.

Özellikler

Saf sinüs dalga inverter

LCD ayarı ile ev aletleri ve kişisel bilgisayar için yapılandırılabilir giriş voltajı

LCD ayarı ile uygulamaları esas alan yapılandırılabilir batarya şarj akımı

LCD ayarı ile yapılandırılabilir AC / Solar Şarj cihazı özelliği

Şebeke voltajı veya jeneratör gücüne uyumlu

AC yeniden kazanılırken otomatik yeniden başlatma

Aşırı yük / Aşırı Sıcaklık / Kısa devre koruması

Optimize akü performansı için akıllı batarya şarj cihazı tasarımı

İnverter Montajı

Kurulum yapılacak yeri seçmeden önce mutlaka aşağıdaki maddeleri dikkatlice inceleyiniz.

İnverteri yanıcı yapı malzemeleri üzerine monte etmeyiniz.

Katı ve sağlam bir yüzeye monte ediniz.

LCD ekranın kolayıkla okunabilmesi için inverteri göz hizasına monte edin.

Optimum çalışma performansı için ortam sıcaklığı 0 – 55 derece arasında olmalıdır.

Batarya Bağlantısı

Güvenli çalışma ve yönetmeliğe uygunluk için, batarya ve inverter arasına ayrı bir DC sigorta veya bağlantı kesici takılabilir. Batarya bağlantısı için uygun kablo kullanılması sistem güvenliği ve verimli çalışma çalışma açısından büyük önem taşır. 1-3KVA modeli için en az 100 amper , 4KVA ve 5KVA modelleri için en az 200 amper akü tavsiye edilir.

AC Giriş / Çıkış Bağlantısı

Ac girişi güç kaynağına bağlamadan önce, lütfen inverter ile AC girişi güç kaynağı arasına yüksek akım kapasiteli sigorta bağlayın. Bu inverterin bakım esnasında kolaylıkla AC güç kaynağının kesilmesini sağlayacaktır.

AC devre kesici için önerilen sigorta teknik özellikleri ; 1KVA için 10Amper , 2KVA için 20 Amper , 3KVA için 32 Amper , 4KVA ve 5 KVA için 50 Amper’dir.

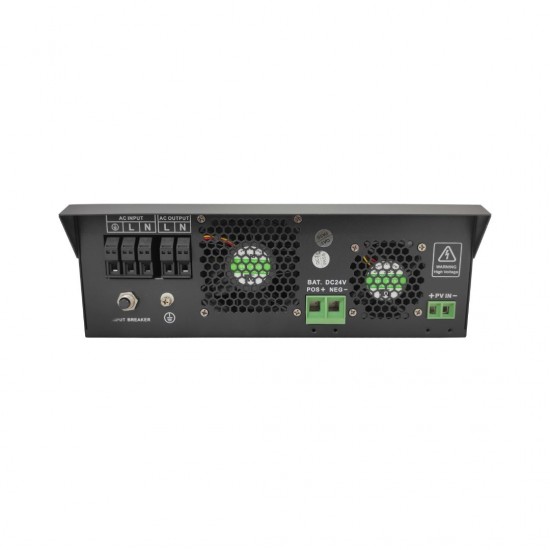

AC giriş / çıkış bağlantısını gerçekleştirirken, AC giriş veya çıkış tellerini terminal bloğu üzerine L,N ve toprak kutuplarına uygun şekilde takın ve vidaları sıkın.

Toprak – Sarı ve yeşil kablo

L ( Hat ) – Kahverengi yada siyah kablo

N ( Nötr ) – Mavi kablo rengindedir.

Güneş Paneli Bağlantısı

Güneş paneli bağlantısını yapmadan önce PV girişi ve güneş panelleri arasına DC sigorta bağlayın. PV bölümü için tüm kablo tesisatı özel solar kablo olmasına dikkat edin. PV modülü bağlantısı için uygun solar kablo kullanılması sistem güvenliği ve verimli çalışma açısından büyük önem taşır.

PV modüllerinin açık devre voltajı ( Voc ) inverterin maksimum PV dizilimi açık devre voltajını aşmamalıdır.

PV modüllerinin açık devre voltajı ( Voc ) minimum batarya voltajından yüksek olmamalıdır.

Teknik Parametreler

HEGEL AKILLI İNVERTERSVP-3KNominal Akü Sistem Voltajı24VDC İNVERTER ÇIKIŞ Varsayılan Güç3000WVarsayılan Güç3000VADemoraj Güç6000WDalga FormuTam SinüsAC Voltaj Ayarı(Akü Modu)(220VAC~240VAC)±5%Inverter Verimlilik (Max)98%Transfer Süresi10ms (Kişisel Bigisayar Kullanımı) 20ms (Ev Aletleri Kullanımı) AC GİRİŞ Voltaj230VACAyarlanabilen Voltaj Aralığı170~280VAC(Kişisel Bilgisayar Kullanımı) \ 90~280VAC(Ev Aletleri Kullanımı) \ 184~253VAC(VED4105)Frekans Aralığı50Hz/60Hz(Otomatik Sensör) AKÜ Normal Voltaj24VDCTampon Şarj Voltaj27VDCAşırı Voltaj Koruma Değeri32VDC SOLAR ŞARJ & AC ŞARJ Maximum PV Voc80VDCpwm Çalışma Voltaj Aralığı18-80VDCStandby Güç Tüketim28WMaximum Solar Şarj Akımı(PWM)50AMaximum AC Şarj Akımı25AMaximum Şarj Akımı70A ÜRÜN ÖLÇÜLERİ Ürün Ölçüleri, EnxYükseklikxBoy (mm)350*285*110Net Ağırlık(kg)6,3Brüt Ağırlık(kg)10,3 DİĞER ÖZELLİKLER Nem%5'den %95'e kadar Bağıl Nem (Yoğuşmasız)Çalışma Sıcaklığı0-50˚CMuhafaza Sıcaklığı-15-60˚C
